La sezione di una platea di fondazione dice molto più di un disegno tecnico: racconta come un edificio scarica i propri pesi, come si controllano i cedimenti e dove nascono gli errori che poi si pagano in cantiere. Io la leggo sempre dal basso verso l’alto, perché terreno, magrone, armature e dettagli di bordo hanno la stessa importanza dello spessore finale. In questa guida trovi una lettura pratica della stratigrafia, delle armature, delle verifiche strutturali e dei casi in cui la platea è davvero la scelta più sensata.
I dettagli della platea contano più dello spessore dichiarato
- La platea distribuisce i carichi su tutta la superficie e aiuta a contenere i cedimenti differenziali.
- Nella sezione contano terreno, magrone, barriera all’umidità, armature inferiori e superiori, e rinforzi locali.
- Uno spessore corretto non basta: punzonamento, taglio, flessione e falda vanno verificati insieme.
- In cantiere gli errori più costosi nascono da sottofondi mal compattati, copriferri errati e passaggi impiantistici improvvisati.
- La platea non è sempre la soluzione più economica: va confrontata con travi rovesce, plinti e platee su pali.
Quando una platea di fondazione è la scelta più sensata
Io considero la platea quando il terreno non è abbastanza uniforme da garantire appoggi affidabili con plinti o travi rovesce, oppure quando i carichi dell’edificio sono distribuiti su molti pilastri e muri portanti. Il suo vantaggio principale è semplice: trasforma carichi concentrati in una pressione più omogenea sul terreno, riducendo il rischio di cedimenti differenziali, che sono quelli che aprono le fessure più fastidiose e difficili da leggere a posteriori.
È una soluzione molto utile anche negli edifici con piano interrato, nelle ristrutturazioni strutturali e nelle zone sismiche, dove la continuità del piano di fondazione aiuta a gestire meglio le azioni orizzontali. Ma non la tratto mai come una scorciatoia: se il terreno è molto deformabile, se la falda è alta o se la stratigrafia è troppo incerta, la platea da sola può non bastare e va affiancata da miglioramento del terreno, drenaggi o pali.
In altre parole, la platea funziona bene quando il problema è la distribuzione dei carichi; funziona meno bene quando il problema vero è la qualità del suolo di posa. Per capire se la scelta è davvero coerente, però, bisogna leggere bene la sezione, strato per strato.
Come leggere la sezione dall’appoggio al getto
Quando guardo una sezione di platea, parto sempre dalla base, non dal calcestruzzo. La sequenza corretta racconta se il sistema è stato pensato come un insieme coerente oppure come una lastra gettata sopra un terreno lasciato a sé stesso. In una sezione ben fatta, ogni strato ha una funzione precisa.
| Strato | Funzione | Che cosa controllo |
|---|---|---|
| Terreno di posa e sottofondo | Riceve e redistribuisce i carichi iniziali | Compattazione, planarità, assenza di zone cedevoli o rimaneggiamenti improvvisati |
| Magrone | Crea un piano pulito e regolare, separando il terreno dalla struttura | Continuità del getto, quota corretta e spessore uniforme; non è uno strato strutturale |
| Barriera all’umidità o al radon, se prevista | Protegge i locali controterra e limita risalite o infiltrazioni | Sigillature, sormonti, attraversamenti impiantistici e protezione durante il getto |
| Corpo della platea | Lavora come elemento portante in calcestruzzo armato | Spessore, continuità del getto, qualità del calcestruzzo e vibrazione |
| Rinforzi locali | Assorbono le concentrazioni di sforzo in corrispondenza di pilastri e muri | Correttezza dei ferri aggiuntivi, dei copriferro e degli ancoraggi |
Armature, spessori e controllo del punzonamento
Non esiste uno spessore “giusto” valido per ogni platea. Io lo leggo come il risultato di tre fattori: carichi della sovrastruttura, qualità del terreno e necessità di limitare deformazioni e punzonamento. Come ordine di grandezza, in piccoli edifici residenziali si vedono spesso platee nell’intervallo di 25-35 cm; in edifici con carichi più concentrati o su terreni meno omogenei si sale spesso a 40-60 cm; nelle platee più impegnative o nelle soluzioni accoppiate a pali si può arrivare a 60-120 cm e oltre, ma lì il progetto va letto caso per caso.
| Scenario | Spessore indicativo | Commento pratico |
|---|---|---|
| Piccolo fabbricato residenziale | 25-35 cm | Ha senso se il terreno è abbastanza omogeneo e i carichi non sono troppo concentrati |
| Edificio residenziale o carichi medi | 40-60 cm | Permette maggiore rigidezza e aiuta a contenere le differenze di assestamento |
| Platea importante con pilastri e nuclei rigidi | 60-120 cm | Qui diventano centrali taglio, punzonamento e localizzazione dei rinforzi |
| Platea su pali o opera speciale | Oltre 120 cm | Il sistema lavora come elemento composito e richiede verifiche molto più articolate |

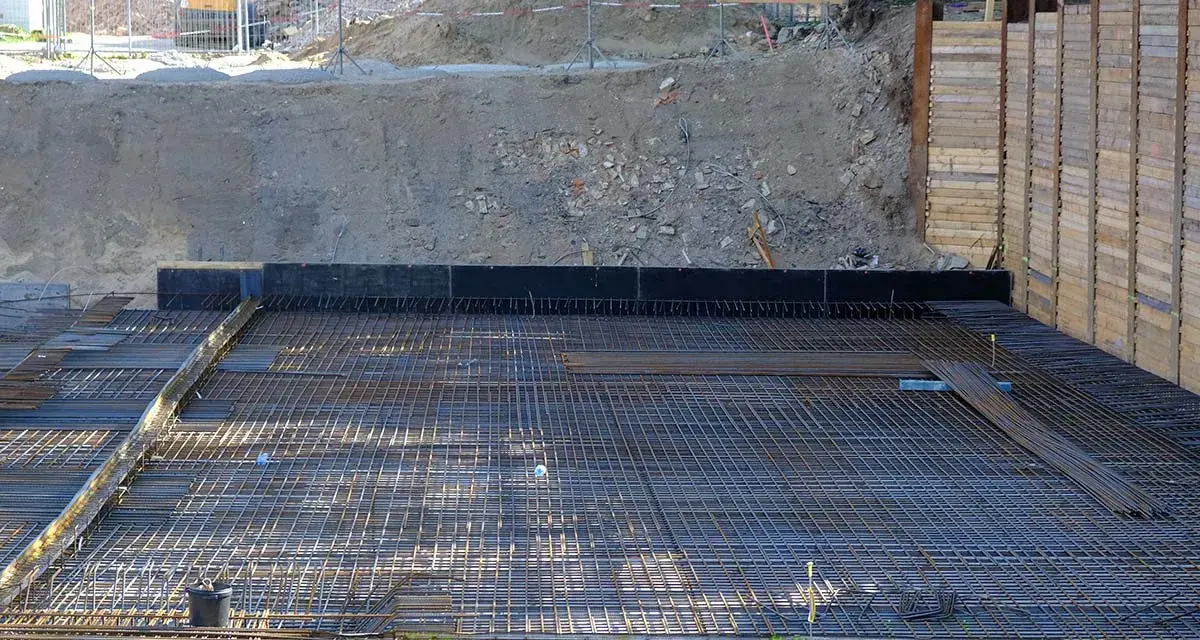

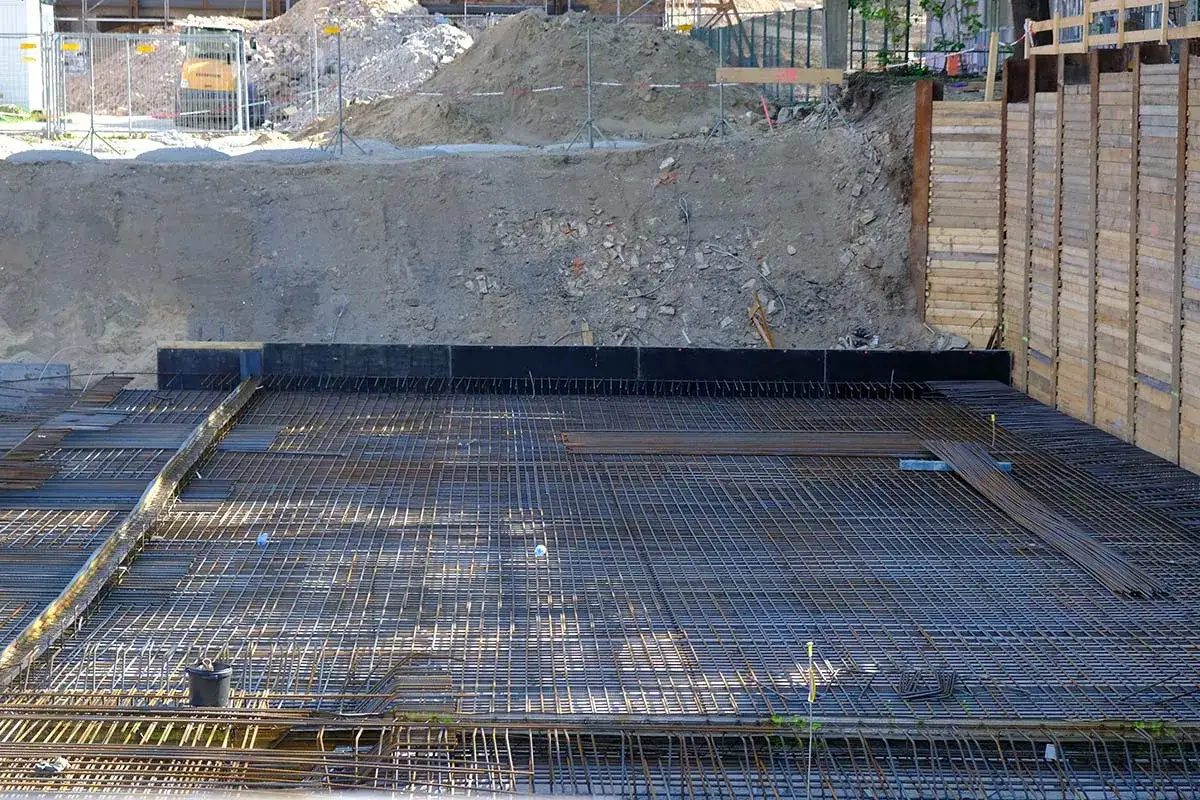

La doppia armatura è quasi sempre il punto chiave: una rete o un letto inferiore lavora dove la trazione si sviluppa in campata, mentre quella superiore serve nelle zone di appoggio, nelle discontinuità geometriche e attorno ai nodi con pilastri o setti. Il punzonamento, cioè la rottura locale attorno a un appoggio concentrato, è uno dei punti deboli più frequenti: il carico di un pilastro può “bucare” idealmente la lastra se lo spessore e l’armatura locale non sono adeguati.
Qui contano anche i dettagli apparentemente banali: copriferro corretto, distanziatori ben posati, ferri di ripresa dove servono e rinforzi addizionali sotto i pilastri più sollecitati. Se la cassaforma o la posa spostano l’armatura di pochi centimetri, la sezione reale non coincide più con quella di progetto. Solo dopo questa lettura ha senso passare alle verifiche geotecniche e strutturali.
Le verifiche che decidono il progetto
Una platea non si dimensiona solo sulla portanza del terreno. Io controllo almeno cinque famiglie di verifiche, perché basta che una di queste sia trascurata per rendere il progetto fragile nel tempo.
- Capacità portante del terreno: la pressione trasmessa non deve superare la resistenza del suolo in modo non governabile.
- Cedimenti totali e differenziali: sono spesso il vero discrimine tra una platea efficace e una platea solo “grande”.
- Flessione e taglio: la lastra deve lavorare come elemento strutturale, non come semplice appoggio continuo.
- Punzonamento: attorno a pilastri, setti e appoggi concentrati serve un controllo accurato delle tensioni locali.
- Galleggiamento e falda: se l’acqua sotterranea è alta, la spinta verso l’alto può diventare un problema serio.
- Azione sismica: la fondazione deve trasmettere gli sforzi in modo uniforme e mantenere compatibilità deformativa con la struttura.
Nel linguaggio pratico del cantiere questo significa una cosa precisa: non mi fermo mai al disegno della platea se non ho letto bene la relazione geotecnica, il livello di falda e la distribuzione reale dei carichi. In zona sismica la continuità della fondazione aiuta, ma solo se il sistema è davvero coerente e collegato. Ed è proprio in cantiere che gli errori più costosi diventano visibili.
Gli errori di cantiere che rovinano una buona sezione
Molte patologie della platea non nascono dal progetto, ma dalla distanza tra progetto e posa in opera. Io vedo sempre gli stessi errori ricorrenti, e quasi tutti si possono evitare con un controllo più rigoroso nelle prime fasi.
- Sottofondo non compattato bene: genera cedimenti locali e fessure che si leggono dopo pochi mesi.
- Magrone irregolare o assente: rende sporco il piano di posa e compromette copriferro e durabilità.
- Armature spostate: se i distanziatori sono pochi o mal posati, la sezione resistente non è quella prevista.
- Getto eseguito in fretta: vibrazione insufficiente o eccessiva porta a nidi di ghiaia, segregazioni e difetti superficiali.
- Passaggi impiantistici improvvisati: ogni taglio non previsto in una zona sensibile indebolisce la lastra.
- Cura del getto trascurata: nei primi 7 giorni la stagionatura conta molto per limitare cavillature e ritiro.
Se devo essere netto, la platea non perdona la superficialità: è un elemento molto rigido, ma proprio per questo mette in evidenza tutto quello che non torna. A quel punto il confronto con le alternative diventa molto più lucido.
Platea, travi rovesce, plinti e platea su pali a confronto
La platea può essere piena oppure nervata. La prima è più leggibile e spesso più semplice da coordinare; la seconda riduce il volume di calcestruzzo, ma richiede più attenzione in casseratura e nelle zone di nodo. La scelta non dipende solo dal costo del materiale: dipende dal bilancio tra rigidezza, tempi di posa, quantità di armatura e qualità del terreno.
| Soluzione | Quando la scelgo | Punti forti | Limiti |
|---|---|---|---|
| Plinti isolati | Terreno buono e carichi ben concentrati | Economici e rapidi se la maglia strutturale è semplice | Gestiscono male i cedimenti differenziali e gli appoggi ravvicinati |
| Travi rovesce | Murature portanti o setti lineari con terreno abbastanza regolare | Buon compromesso tra consumo di materiale e rigidezza | Più sensibili alle disomogeneità del terreno rispetto a una platea continua |
| Platea piena | Carichi distribuiti, bisogno di uniformare la risposta del suolo | Ottima per ridurre i cedimenti differenziali e semplificare l’appoggio globale | Richiede controllo rigoroso di spessori, armature e punzonamento |
| Platea su pali | Suoli deboli o compressibili, limiti severi sui cedimenti | Rafforza la risposta globale e scarica parte dei carichi a profondità maggiori | Più costosa e più complessa da progettare e realizzare |
In termini economici, la platea piena non è automaticamente la più conveniente: può costare meno di una soluzione profonda, ma più di un sistema a plinti se il terreno è già buono. Io la considero una scelta di equilibrio, non un premio di consolazione. Prima di chiudere il getto, però, farei ancora un ultimo controllo di coerenza.
I controlli che farei prima di chiudere il getto
Quando il progetto è pronto e il cantiere sta per partire, io mi fermo su pochi punti, ma li controllo davvero. Sono quelli che evitano rifacimenti e discussioni inutili dopo il disarmo.
- La quota del piano di posa è corretta e il sottofondo è uniforme.
- Il magrone è continuo, pulito e alla quota giusta.
- Le armature hanno il copriferro previsto e non toccano il terreno o la cassaforma.
- I rinforzi sotto pilastri, setti e pareti sono dove servono davvero.
- Gli attraversamenti impiantistici sono già coordinati e non obbligano a tagli improvvisati.
- Il getto, la vibrazione e la stagionatura sono programmati prima di aprire il camion.
Se questi controlli tornano, la platea lavora come una struttura continua e non come una semplice colata di calcestruzzo. Ed è qui che la sezione smette di essere un dettaglio grafico e diventa il punto in cui il progetto dimostra di saper stare in piedi, davvero.
